Elastische Lagerung – Grundlagen, Planung und Praxis

Die elastische Lagerung ist ein zentrales Element im modernen Bauwesen und in der Maschinentechnik. Ob bei einer Klimazentrale, einer Produktionsmaschine oder bei ganzen Gebäuden – überall dort, wo Schwingungen und Vibrationen auftreten, sorgt die elastische Lagerung für Ruhe, Schutz und Langlebigkeit. Doch wie funktioniert dieses Prinzip genau? Und worauf kommt es bei der Planung an?

1. Definition und Wirkprinzip elastischer Lager

Was ist eine elastische Lagerung?

Elastische Lager sind Bauelemente, die Schwingungen und Bewegungen zwischen zwei Körpern kontrollieren. Sie bestehen meist aus Gummi, Kork-Elastomeren, PUR oder Federsystemen.
Ihre Aufgabe:

• Schwingungen und Körperschall reduzieren
• Stöße abfangen
• Bauwerke und Maschinen dauerhaft schützen

Die elastische Lagerung wirkt wie ein Puffer: Sie dämpft Schwingungen, ohne die Tragfähigkeit zu gefährden.

2. Wirkung und Vorteile elastischer Lagerungen

Reduzierung von Schwingungen

Einer der Hauptvorteile elastischer Lager ist die signifikante Reduzierung von Schwingungen, die bei Maschinenbetrieb oder äußeren Einflüssen entstehen. Durch die Verwendung elastischer Elemente wird die Übertragung von Schwingungen auf angrenzende Strukturen minimiert, was nicht nur den Geräuschpegel reduziert, sondern auch die Stabilität und Sicherheit von Maschinen erhöht.

Verbesserung der Raumakustik

Elastische Lagerung trägt auch zur Verbesserung der Raumakustik bei. In Bürogebäuden oder Wohnräumen kann die richtige Lagerung dazu beitragen, den Schall zu dämpfen und ein angenehmeres Umfeld zu schaffen. Dies ist besonders wichtig in städtischen Gebieten, wo Lärm von Verkehr und anderen Quellen allgegenwärtig ist.

Schutz von Maschinen und Anlagen

Ein weiterer wesentlicher Vorteil elastischer Lager ist der Schutz von Maschinen und Anlagen vor Schäden. Sie absorbieren Stöße und verhindern, dass mechanische Teile bei plötzlichen Bewegungen übermäßig belastet werden. Dies führt zu einer geringeren Wartungsfrequenz und höheren Betriebskosten. Darüber hinaus können elastische Lager dazu beitragen, die Lebensdauer der Maschinen erheblich zu verlängern.

3. Typische Lagerarten im Überblick

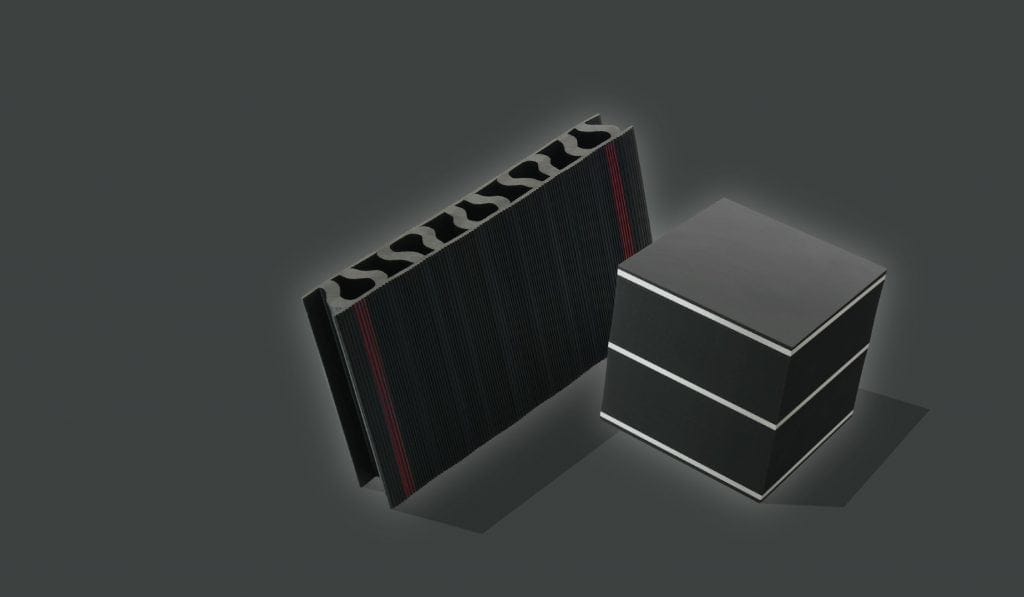

Elastomerlager

Elastomerlager sind eine der häufigsten Formen elastischer Lagerung. Sie bestehen aus Gummi oder elastischen Polymeren, die in der Lage sind, sowohl vertikale als auch horizontale Schwingungen zu dämpfen. Diese Lagerart wird häufig in Bauwerken und Maschinen eingesetzt, wo eine hohe Schwingungsdämpfung erforderlich ist.

Federelemente

Federelemente sind eine weitere Kategorie der elastischen Lagerung. Sie bestehen aus Metallfedern, die bei Belastung elastisch reagieren. Diese Lager sind besonders effektiv bei dynamischen Lasten und werden oft in der Fahrzeugtechnik eingesetzt, um Stöße von der Straße zu absorbieren und den Fahrkomfort zu erhöhen.

Vibrationsdämpfer

Vibrationsdämpfer kombinieren verschiedene Materialien und Technologien, um effektive Schalldämpfung und Schwingungsreduzierung zu gewährleisten. Sie werden sowohl in industriellen Anwendungen als auch in der Bauakustik eingesetzt, um unerwünschte Geräusche zu minimieren und die Lebensdauer von Maschinen zu verlängern.

Materialien im Überblick

• Naturkautschuk: gute Dämpfung, alterungsempfindlich
• EPDM: witterungs- und ozonbeständig
• PUR: verlässliche Kennwerte
• Kork-Elastomer: nachhaltig, druckfest, langlebig
• Stahl- oder Luftfedern: Speziallösungen für sehr niedrige Frequenzen

Die Materialwahl entscheidet über Wirksamkeit, Lebensdauer und Nachhaltigkeit der Lagerung.

4. Planung und Bemessung – worauf es ankommt

Bei der Planung elastischer Lagerung ist es wichtig, die spezifischen Anforderungen des Projekts zu berücksichtigen. Dazu gehören die Art der Lasten, die auf das Lager wirken, sowie die Umgebung, in der es eingesetzt wird. Eine gründliche Analyse der Schwingungsverhalten und der zu erwartenden Belastungen ist unerlässlich, um die geeignetsten Lagerarten auszuwählen.

Lasten und Lagerpunkte

• Drei Lagerpunkte sind statisch bestimmt (wie ein Hocker mit drei Beinen – er wackelt nie).
• Ab vier Punkten braucht es ein Konzept zur gleichmäßigen Lastverteilung, sonst drohen Überlastungen.

Setzungen – sichtbares Arbeiten

• Elastische Lager sollen sich verformen: typische Setzungen von 2 bis 6 mm sind erwünscht.
• Zu geringe Setzung → wirkt starr.
• Zu große Setzung → gefährdet Stabilität.

Eigenfrequenz und Resonanz

• Jedes Lager hat eine Eigenfrequenz („Lieblingston“).
• Liegt die Maschinenfrequenz dort, entsteht Resonanz → Schwingungen verstärken sich.
• Ziel: Eigenfrequenz deutlich unterhalb der Betriebsfrequenzen legen.

Dämpfung – die innere Bremse

• Dämpfung verhindert unkontrolliertes Aufschaukeln.
• Mittlere Dämpfung bietet den besten Kompromiss: Sicherheit im Resonanzbereich + gute Isolation in höheren Frequenzen.

Nachweis der Wirksamkeit

Der Nachweis der Wirksamkeit elastischer Lagerung erfolgt in der Regel durch geeignete Tests und Berechnungen. Diese sollten die Dämpfungseigenschaften und die Lebensdauer der Lager unter den gegebenen Bedingungen berücksichtigen. Es ist ratsam, eine Kombination aus theoretischen Berechnungen und praktischen Tests durchzuführen, um zuverlässige Ergebnisse zu erzielen.

5. Typische Einsatzbereiche

• Bauwerke: Fundamentplatten, Stützen, Wände – zur Reduzierung von Erschütterungen (z. B. Bahnlinien, Straßenverkehr).
• Technische Anlagen: RLT-Anlagen, Pumpenpodeste, Aufzüge – zur Körperschallentkopplung.
• Maschinenbau: Werkzeugmaschinen, Produktionsanlagen – für Präzision und Schutz.
• Fahrzeugtechnik: Verbesserung von Sicherheit und Komfort.

6. Montagehinweise für elastische Lager

Die Montage elastischer Lager sollte mit großer Sorgfalt erfolgen, um sicherzustellen, dass sie effektiv arbeiten. Es ist wichtig, dass die Lager korrekt ausgerichtet und mit dem richtigen Anzugsmoment befestigt werden. Eine fehlerhafte Montage kann die Dämpfungseigenschaften erheblich beeinträchtigen und zu vorzeitigem Verschleiß führen.

Die beste Berechnung nützt nichts, wenn der Einbau fehlerhaft ist.
Typische Fehler:

• Unebene Auflagerflächen
• Starre Rohrleitungen als Schallbrücken
• Ungleiche Lastverteilungen

Montagekontrolle ist Pflicht, damit die Lagerung dauerhaft wirksam bleibt.

6. FAQs zur elastischen Lagerung

Was ist der Unterschied zwischen elastischen und starren Lagern?

Der Hauptunterschied zwischen elastischen und starren Lagern liegt in ihrer Fähigkeit, Schwingungen zu absorbieren. Elastische Lager können sich verformen und Energie dämpfen, während starre Lager keine solche Flexibilität bieten und Vibrationen direkt übertragen.

Wie wähle ich das richtige Lager aus?

Die Auswahl des richtigen Lagers hängt von verschiedenen Faktoren ab, darunter die Art der Belastung, die Umgebungsbedingungen und die erforderlichen Dämpfungseigenschaften. Eine präzise Analyse dieser Faktoren ist entscheidend für die optimale Auswahl des Lagertyps.

Wie häufig sollten elastische Lager gewartet werden?

Die Wartung elastischer Lager hängt von ihrer Nutzung und den Bedingungen ab, unter denen sie eingesetzt werden. Allgemein empfohlen wird, regelmäßig Inspektionen durchzuführen und die Lager alle paar Jahre zu überprüfen, um sicherzustellen, dass sie in einwandfreiem Zustand sind.

Zusammenfassung

Die elastische Lagerung ist ein wesentlicher Bestandteil des modernen Ingenieurwesens und Bauens. Sie bietet zahlreiche Vorteile, darunter die Reduzierung von Vibrationen, die Verbesserung der Raumakustik und den Schutz von Maschinen. Unterschiedliche Lagerarten, wie Gummilager, Federelemente und Vibrationsdämpfer, finden in verschiedenen Bereichen Anwendung. Eine sorgfältige Planung und korrekte Montage sind entscheidend für die Wirksamkeit dieser Systeme. Mit den richtigen Informationen und Techniken können elastische Lager wesentlich zur Lebensdauer und Funktionalität von Bauwerken und Maschinen beitragen.
