Elastomerlager Treppe – Schallschutz und sichere Entkopplung für moderne Treppenanlagen

Ein Elastomerlager für Treppen sorgt für eine wirksame Entkopplung. Jeder Schritt erzeugt Trittschall und Körperschall, der über die Treppenläufe und Podeste direkt in Wände, Geschossdecken und das Tragwerk eingeleitet wird. Ein richtig ausgelegtes Elastomerlager für Treppen verhindert genau diese Übertragung – und sorgt damit für deutlich mehr Ruhe, Komfort und Schallschutz.

Elastomerlager trennen die Treppe elastisch von der tragenden Konstruktion. Das reduziert Trittschall, minimiert Vibrationen und erfüllt die Anforderungen der DIN 4109 und weiterer Normen für schallschutztechnisch sensible Bereiche.

Warum eine elastische Lagerung der Treppe notwendig ist

Treppen wirken wie ein harter Resonanzkörper. Ohne Entkopplung werden:

• Schritte,
• Sprünge,
• Laufbewegungen und
• Laststöße

ungebremst in die Umgebung übertragen. Besonders in Mehrfamilienhäusern, Büros, Hotels und öffentlichen Gebäuden führt das zu erheblicher Lärmbelastung.

Ein Elastomerlager Treppe reduziert diese Übertragung, weil es:

• Schwingungen elastisch aufnimmt
• Körperschall nicht in die massive Struktur weiterleitet
• den Kontakt zwischen Treppe und Baukörper dämpfend trennt

Die Wirkung ist sofort spürbar:
weniger Trittschall, weniger Nachhall, deutlich mehr Wohn- und Aufenthaltsqualität.

Vorteile von Elastomerlagern im Treppenbau

1. Deutliche Reduzierung von Trittschall

Jeder Schritt erzeugt eine Anregung des Bauteils.
Elastomerlager reduzieren:

• Körperschallübertragung
• Resonanzwirkungen
• akustische Spitzen und Impact Noise

Je nach Aufbau erreichen hochwertige Elastomerlager Reduktionen bis 20–30 dB – technisch enorm.

2. Bessere Akustik im gesamten Gebäude

Elastisch gelagerte Treppen:

• verhindern Schallbrücken
• reduzieren Flankenübertragung
• verbessern den Gesamtschallschutz zwischen Nutzungsbereichen

Damit wird auch der bauakustische Nachweis nach DIN 4109 leichter erfüllt.

3. Schutz der Tragstruktur und längere Lebensdauer

Vorteile entstehen nicht nur akustisch:

• geringere dynamische Lasten
• weniger Bauteilermüdung
• reduzierter Verschleiß bei Stahlkonstruktionen
• stabilere Verbindungen und Befestigungspunkte

Elastomerlager übernehmen also auch eine statische und konstruktive Schutzfunktion.

Schallschutzanforderungen im Treppenbau
(DIN 4109, EN 12354, VDI 2719)

Treppen sind in der DIN 4109 explizit als akustisch relevante Bauteile geführt.
Wesentliche Anforderungen:

• Begrenzung des Trittschallpegels
• Vermeidung von Schallbrücken
• korrekte Lagerung von Treppenläufen und Podesten
• Nachweis der Schallübertragung durch flankierende Bauteile (EN 12354)

Elastomerlager sind eine der effektivsten Möglichkeiten, diese Vorgaben sicher einzuhalten – insbesondere bei:

• aufgelagerten Stahl- oder Sichtbetontreppen
• gewendelten Treppen
• Betonfertigteiltreppen
• Podestauflagerungen
• Treppenhäusern in Wohn- und Bürogebäuden

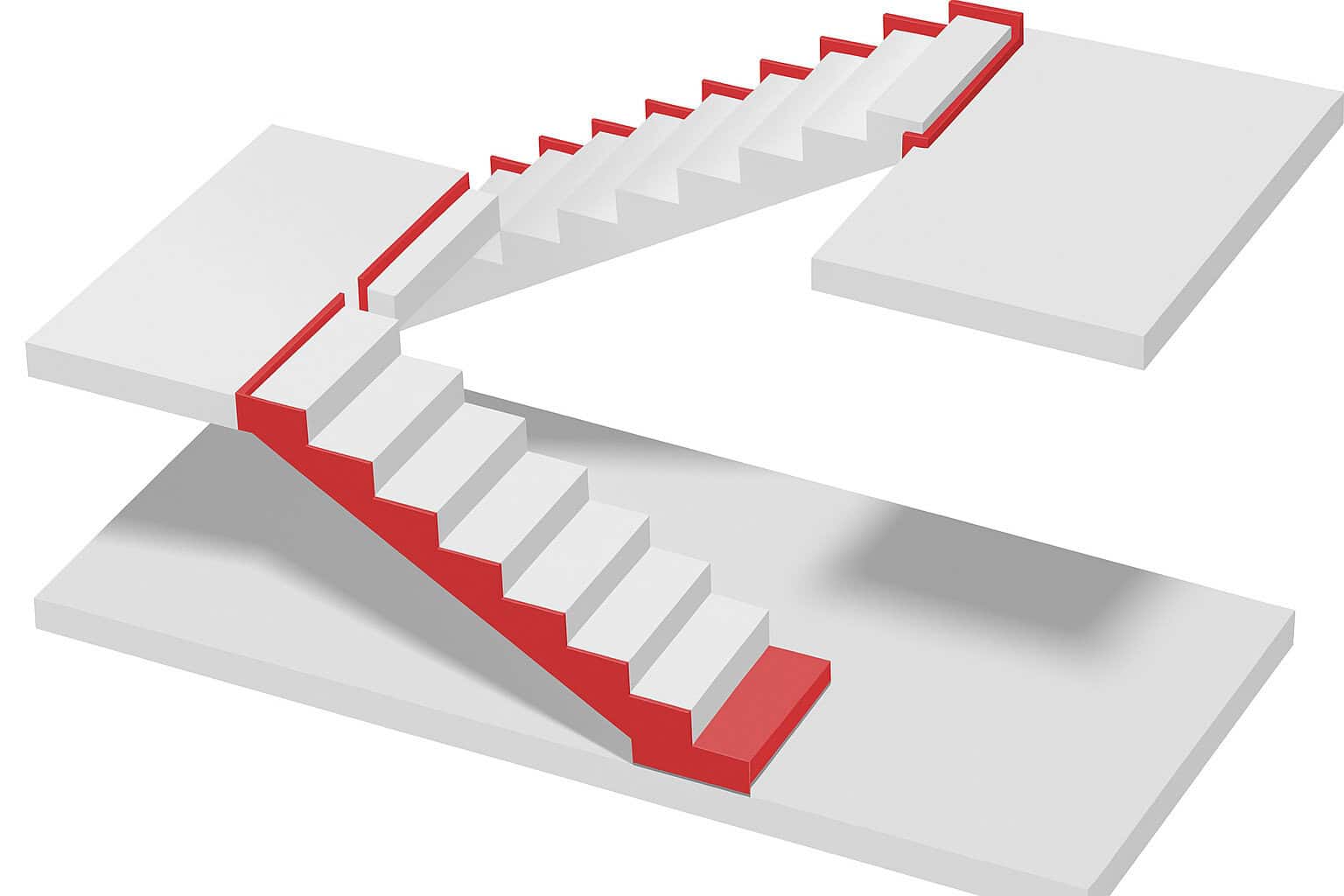

Einbauposition und statische Anforderungen

Optimale Positionierung

Ein Elastomerlager wirkt nur dann voll, wenn es korrekt platziert ist.
Typische Auflagerpunkte sind:

• Auflager der Setzstufe
• Auflager der Laufstufe
• Podestauflager
• Wandanschlüsse bei Stahlwangentreppen
• Fugen zu Geschossdecken

Wichtig:
Die elastische Schicht muss durchgehend wirken und darf nicht durch starre Kontaktstellen (Schrauben, Dübel, Betonanspitzungen) kurzgeschlossen werden

Berücksichtigung der Lastfälle

Für die Dimensionierung relevant:

• Eigengewicht der Treppe
• Nutzlasten (1,5–4,0 kN/m je nach Gebäudekategorie)
• eventuelle Horizontallasten
• dynamische Stöße bei hoher Frequenz

Wesentlich sind Lagerkennwerte wie:

• Cstat (statische Steifigkeit)
• Cdyn (dynamische Steifigkeit)
• Eigenfrequenz (möglichst niedrig → hohe akustische Wirksamkeit)

Eine fachgerechte Auslegung verhindert Überlastung, Setzungen und akustische Kurzschlüsse.

Auswahl geeigneter Elastomerlager für Treppen

Gute Treppenlager unterscheiden sich durch:

• geprüfte Lagerkennlinien
• hohe Dauerstandfestigkeit
• geringe dynamische Steifigkeit
• niedrige Eigenfrequenz
• definierte Shore-Härten
• dokumentierte Materialbeständigkeit

Achtung:
Viele Baumarkt-„Gummiplatten“ erfüllen diese Anforderungen nicht und verschlechtern den Schallschutz sogar.

Wichtig ist:

• nur Produkte mit dokumentierten Kennwerten einsetzen
• technische Datenblätter prüfen
• Lagergeometrie an Treppentyp und Lasten anpassen

FAQ – Häufige Fragen zu Elastomerlager für Treppen

Wie funktioniert ein Elastomerlager?

Es trennt Treppe und Bauwerk elastisch, dämpft Schwingungen und verhindert die Körperschallübertragung.

Wo werden Elastomerlager eingebaut?

An allen tragenden Kontaktpunkten: Laufauflager, Podeste, Wangenauflager, Wandanschlüsse.

Welche Normen gelten?

DIN 4109, EN 12354, VDI 2719 – je nach Gebäudetyp und Nutzungsprofil.

Wie wähle ich das richtige Lager aus?

Anhand von: Lasten, Eigenfrequenz, dynamischer Steifigkeit, Materialeigenschaften und Herstellerangaben.

Sind Elastomerlager auch nachrüstbar?

Ja – z. B. durch das Entkoppeln von Stahlwangentreppen, Podestlagern oder den Austausch starrer Auflager.

Zusammenfassung

Elastomerlager sind ein zentraler Baustein im modernen Treppenbau. Sie reduzieren Trittschall, verbessern die Akustik, schützen die Struktur und helfen, die DIN 4109 zuverlässig einzuhalten. In Wohngebäuden, Büros und öffentlichen Bauwerken erhöhen sie spürbar den Komfort und verringern akustische Störungen.

Eine sorgfältige Auswahl des Materials, die korrekte Positionierung und eine fachgerechte Auslegung sind entscheidend für die Wirksamkeit.

Tipps für die Praxis

• Elastomerlager Treppe immer mit Normen wie DIN 4109 abgleichen
• aufgelagerte Treppen elastisch entkoppeln statt starr auflegen
• Trittschall-Lager und Bodenaufbau aufeinander abstimmen
• Elastomer-Lager mit niedriger Eigenfrequenz für schallkritische Anwendungen wählen
• akustische Entkopplung bei Sichtbeton- und Stahlwangentreppen besonders sorgfältig planen
