Körperschall: Entstehung, Ausbreitung und effektive Schwingungsisolation
Ein tiefer Bass bringt die Kaffeetasse auf dem Tisch zum Vibrieren. Dieses alltägliche Phänomen zeigt genau, was Körperschall ist: mechanische Schwingungen, die sich durch feste Materialien bewegen. Im Gegensatz zum Luftschall, den wir direkt über unsere Ohren wahrnehmen, breitet sich Körperschall in Wänden, Decken oder Maschinenfundamenten aus. Erst wenn diese festen Bauteile die Schwingungen wieder an die Luft abgeben, hören wir das resultierende Geräusch. Für Bauherren, Planer und Architekten stellt diese Form der Schallausbreitung eine zentrale Herausforderung dar. Ohne eine fachgerechte Entkopplung übertragen sich Vibrationen von Bahnlinien, Industrieanlagen oder der Haustechnik ungehindert in Wohnbereiche und Arbeitsplätze. Die Sturm Lagertechnik GmbH entwickelt genau für diese Anforderungen maßgeschneiderte Lösungen. Wir zeigen Ihnen, wie Körperschall entsteht, wie er sich physikalisch verhält und mit welchen baulichen Maßnahmen Sie Gebäude und Maschinen effektiv schützen.
Was genau ist Körperschall und wie unterscheidet er sich von Luftschall?
Die Bauakustik unterscheidet streng zwischen verschiedenen Schallarten. Die DIN 4109 definiert Körperschall als Schall, der sich in festen Stoffen ausbreitet. Diese Ausbreitung entsteht durch die direkte Anregung der schallleitenden Bauteile. Ein klassisches Beispiel ist das Gehen auf einer Geschossdecke. Der Fußtritt regt den Boden mechanisch an. Die Schwingung wandert durch den Beton oder das Holz in angrenzende Räume.
Der Mensch nimmt diese Schwingungen auf zwei Wegen wahr. Frequenzen unter 16 Hertz spüren wir rein taktil als Erschütterung. Höhere Frequenzen nehmen wir als Geräusch wahr, sobald die schwingende Wand oder Decke die angrenzende Luft in Bewegung versetzt. Fachleute sprechen hierbei von sekundärem Luftschall. Ein Sonderfall der Wahrnehmung ist die Knochenleitung. Hierbei überträgt der Schädelknochen die mechanischen Schwingungen direkt an das Innenohr, ohne dass der Schall den Umweg über die Luft nimmt. Dieses Prinzip findet in der Medizin und bei speziellen Kopfhörern Anwendung. In der Architektur geht es jedoch primär darum, die Umwandlung von Körperschall in störenden Luftschall zu verhindern.
Die physikalischen Grundlagen der Schallausbreitung in Festkörpern
Gase und Flüssigkeiten übertragen Schall ausschließlich über Druckschwankungen in Ausbreitungsrichtung. Festkörper verhalten sich komplexer. Da feste Materialien Schubspannungen aufnehmen, ermöglichen sie verschiedene Wellenarten. Die Grundlagen hierfür haben Pioniere der Akustik wie Lothar Cremer und Manfred Heckl detailliert erforscht.
In massiven Bauteilen treten zunächst Longitudinalwellen und Transversalwellen auf. Bei Longitudinalwellen schwingen die Teilchen parallel zur Ausbreitungsrichtung. Bei Transversalwellen schwingen sie quer dazu. Für die Bauakustik ist jedoch eine dritte Form entscheidend. In dünnen Strukturen wie Platten, Decken oder Trägern bilden sich Biegewellen. Diese Biegewellen sind die Hauptursache für die Abstrahlung von sekundärem Luftschall. Wenn eine Geschossdecke durch Biegewellen in Schwingung gerät, wirkt sie wie die Membran eines riesigen Lautsprechers. Die physikalische Modellierung dieser Wellen ist anspruchsvoll. Um diese Biegewellen zu stoppen, müssen Ingenieure die Ausbreitungswege physisch unterbrechen.
Typische Ursachen für Körperschall in der Bauakustik
In Wohngebäuden und Industrieanlagen gibt es unzählige Quellen für mechanische Schwingungen. Die bekannteste Form des Körperschalls im Alltag ist der Trittschall. Er entsteht durch Gehen, das Verrücken von Stühlen oder fallende Gegenstände. Ohne Schutzmaßnahmen überträgt sich dieser Schall über die Rohdecke direkt in die darunterliegenden Räume.
Neben dem Trittschall verursacht die Gebäudetechnik erhebliche Probleme. Wärmepumpen, Aufzugsanlagen, Waschmaschinen und Lüftungsaggregate erzeugen kontinuierliche Vibrationen. Wenn Installateure diese Geräte starr mit dem Baukörper verbinden, wandern die Schwingungen durch das gesamte Gebäude. Ein weiteres großes Feld ist die externe Anregung. Gebäude in der Nähe von stark befahrenen Bahnstrecken, U-Bahn-Linien oder Industrieanlagen nehmen die Erschütterungen aus dem Baugrund auf. Die Schwingungen leiten sich über das Fundament in die Wände ein und machen sich in den oberen Stockwerken als tiefes Brummen oder spürbare Vibration bemerkbar. Hier greift die elastische Gebäudelagerung ein, um den Baukörper vom Untergrund zu entkoppeln.
Maßnahmen zur Körperschallentkopplung in der Praxis
Der effektivste Weg zur Reduzierung von Körperschall ist die Unterbrechung der Übertragungswege. In der Baupraxis kommen dafür verschiedene Techniken zum Einsatz. Gegen Trittschall hat sich der schwimmende Estrich als Standard etabliert. Dabei trennt eine weiche Dämmschicht den harten Estrich vollständig von der tragenden Rohdecke und den angrenzenden Wänden. Diese Schicht schluckt die Schwingungen, bevor sie in die Gebäudestruktur gelangen.

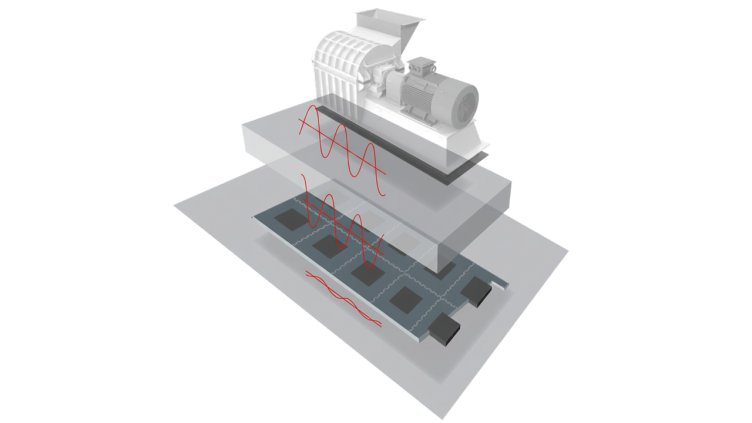

Bei schwereren Lasten und tieferen Frequenzen reichen einfache Dämmmatten nicht aus. Hier planen Ingenieure elastische Lagerungen ein. Wir bieten für die Maschinen- und Aggregatlagerung spezialisierte Produkte an. Wenn eine schwere Industriemaschine auf speziellen Elastomerlagern steht, können sich ihre Vibrationen nicht auf den Hallenboden übertragen. Gleiches gilt für ganze Gebäude. Bei der elastischen Gebäudelagerung stellen Bauunternehmen das gesamte Bauwerk auf maßgeschneiderte Schwingungsisolatoren. Diese Isolatoren federn die Erschütterungen aus dem Baugrund ab und schützen die Bausubstanz.
Materialien für den professionellen Schwingungsschutz
Die Wahl des richtigen Materials entscheidet über den Erfolg der Schwingungsisolation. Wir setzen auf eine Kombination aus bewährten Werkstoffen und präzise berechneten Systemen. Für höchste Belastungen und tiefe Frequenzen kommt der LeCo Dämmblock NRS zum Einsatz. Dieses Produkt besteht aus stahlarmiertem Naturkautschuk. Der Dämmblock erreicht Eigenfrequenzen bis zu 6 Hertz und hält Druckbelastungen von etwa 10 Newton pro Quadratmillimeter stand. Er eignet sich ideal für die Lagerung kompletter Gebäude oder schwerer Maschinenfundamente.
Für mittlere und leichtere Lasten verwenden Planer häufig unbewehrte Elastomerlager. Die Produktreihe Vibranon F besteht aus witterungsbeständigem EPDM-Kautschuk. Diese Matten decken Traglasten von 0,01 bis 0,34 Newton pro Quadratmillimeter ab und sind in Standarddicken von 25 und 50 Millimetern erhältlich. Neben synthetischen Werkstoffen gewinnt Kork als nachhaltiges Material an Bedeutung. Das System VibraCorq kombiniert hervorragende Dämmeigenschaften mit ökologischen Vorteilen. Die genaue Auswahl hängt immer von der spezifischen Störfrequenz und der statischen Last ab.
Besonderheiten bei Holz- und Stahlbauten
Die Bauweise beeinflusst die Ausbreitung von Schwingungen stark. Massive Betonbauten reagieren aufgrund ihrer hohen Masse träge auf Anregungen. Der moderne Holzbau und leichte Stahlkonstruktionen verhalten sich völlig anders. Holz ist ein leichter Werkstoff mit einer geringen inneren Dämpfung. Schwingungen breiten sich in Holzdecken sehr schnell aus und führen schnell zu störendem Trittschall. Wissenschaftliche Arbeiten zur Prognose der Körperschallübertragung in Holzbauten zeigen, dass Planer bei Holz- und Korksystemen besonders auf die Flankenübertragung achten müssen. Das ist der Weg, den der Schall über die Seitenwände nimmt, um die eigentliche Trenndecke zu umgehen.
Stahlbauten neigen aufgrund ihrer Steifigkeit zur Übertragung von hohen Frequenzen. In industriellen Stahlbauten übertragen die Träger die Vibrationen von Maschinen oft über weite Strecken durch die gesamte Halle. Hier reicht es nicht aus, nur die Decken zu dämmen. Die Ingenieure müssen die Maschinen selbst durch elastische Elemente vom Stahlgerüst trennen. Wir analysieren diese spezifischen Übertragungswege und liefern die passenden Elastomerlager, um Resonanzprobleme in leichten Tragwerken zu verhindern.
Planung und Berechnung der Schwingungsisolation
Schwingungsschutz funktioniert nicht nach dem Prinzip Versuch und Irrtum. Eine nachträgliche Sanierung von Körperschallbrücken ist extrem teuer und oft technisch unmöglich. Planer müssen die elastische Lagerung bereits in der frühen Entwurfsphase berücksichtigen. Die Berechnungen erfordern genaue Daten zu den Störfrequenzen, den statischen Lasten und der gewünschten Ziel-Eigenfrequenz des gelagerten Systems.
Um Architekten und Ingenieure bei dieser komplexen Aufgabe zu unterstützen, stellen wir digitale Werkzeuge bereit. Mit dem VibraCorq Pad Bemessungsprogramm und dem VibraCorq WD Bemessungsprogramm lassen sich Punkt- und Streifenlasten exakt kalkulieren. Nutzer können Pressungen und Eigenfrequenzen für ihre spezifischen Projekte ermitteln. Für eine erste Einschätzung der Situation vor Ort eignet sich der digitale Schwingungscheck. Diese Tools ersetzen keine detaillierte Fachplanung, sie geben aber eine verlässliche Richtung für die Materialauswahl vor. Erfahrene Ingenieure in unserem Unternehmen stellen sicher, dass die theoretischen Berechnungen auch in der Baupraxis funktionieren.
Anwendungsbereiche in der Praxis
Die Anforderungen an den Körperschallschutz variieren je nach Branche enorm. In der Halbleiterindustrie gelten extrem strenge Grenzwerte. Chiphersteller wie Infineon, Bosch oder Globalfoundries betreiben hochsensible Lithographie-Anlagen. Schon kleinste Erschütterungen im Mikrometerbereich führen zu Produktionsausfällen. Die Fabriken benötigen hochkomplexe Fundamentlagerungen, die jede Form von Körperschall aus der Umgebung blockieren.
Im Wohnungsbau stehen andere Ziele im Vordergrund. Bei Projekten wie der Theresienhöhe in München geht es darum, hochwertigen Wohnraum in direkter Nähe zu Verkehrsinfrastruktur zu schaffen. Ohne eine vollflächige oder streifenweise Gebäudelagerung würden die Erschütterungen der U-Bahn die Wohnqualität massiv beeinträchtigen. Auch Sondernutzungen wie Kinos erfordern spezielle Konzepte. Das Scala Kino in St. Moritz nutzt elastische Lagerungen, um zu verhindern, dass der tieffrequente Kinosound in angrenzende Gebäudeteile wandert. Diese Anwendungsbereiche zeigen, dass jede Situation eine individuelle Betrachtung der Schwingungswege erfordert.
Fazit: Frühzeitige Planung verhindert Lärm und Bauschäden
Körperschall ist ein unsichtbares, aber massives Problem in der modernen Architektur und Industrie. Wenn Biegewellen ungehindert durch Beton, Stahl oder Holz wandern und sich in hörbaren Luftschall verwandeln, sinkt der Wohnkomfort drastisch. Gleichzeitig gefährden Vibrationen die Präzision industrieller Anlagen. Die Lösung liegt in der konsequenten Entkopplung der Bauteile. Wer elastische Lagerungen, Dämmblöcke und schwimmende Estriche direkt in die statische Planung integriert, vermeidet teure Überraschungen nach der Fertigstellung. Nutzen Sie unsere digitalen Berechnungstools, um die passenden Materialien für Ihr Projekt zu dimensionieren, und ziehen Sie frühzeitig Fachplaner hinzu.
Häufig gestellte Fragen (FAQ) zum Thema Körperschall
Wie misst man Körperschall?
Techniker messen mechanische Schwingungen in Festkörpern mit speziellen Sensoren. Meist kommen Beschleunigungsaufnehmer oder Körperschallmikrofone zum Einsatz. Diese Geräte wandeln die mechanische Bewegung der Bauteiloberfläche in ein elektrisches Signal um. Fachleute analysieren dieses Signal anschließend, um die genauen Frequenzen und Amplituden der Störquelle zu bestimmen.
Was ist der Unterschied zwischen Trittschall und Körperschall?
Trittschall ist eine spezifische Unterart des Körperschalls. Während der Begriff Körperschall alle mechanischen Schwingungen in Festkörpern umfasst, bezeichnet Trittschall ausschließlich die Schwingungen, die durch das Begehen von Fußböden oder Treppen entstehen.
Kann man Körperschall nachträglich dämmen?
Eine nachträgliche Dämmung ist sehr aufwendig. Wenn eine Maschine starr mit dem Boden verschraubt ist, muss sie angehoben werden, um nachträglich Elastomerlager einzubauen. Bei Gebäuden, die Erschütterungen aus dem Baugrund aufnehmen, ist eine nachträgliche Entkopplung des Fundaments wirtschaftlich kaum darstellbar. Daher ist die Planung in der Rohbauphase unerlässlich.
