Schwingungstechnische Entkopplung von Maschinen, Aggregaten und technischen Anlagen zur Reduzierung von Körperschall und betrieblichen Störungen.
Maschinen und technische Aggregate erzeugen im Betrieb dynamische Kräfte, die über Aufstellflächen, Fundamente und tragende Bauteile in das Bauwerk eingeleitet werden.
Diese Einwirkungen bleiben häufig lange unauffällig, bis sie als spürbare Vibrationen, Geräuschübertragungen oder Funktionsstörungen wahrgenommen werden.
Ohne gezielte Lagerung breiten sich Schwingungen als Körperschall im Tragwerk aus und führen zu Komfortproblemen, Nutzungs-einschränkungen oder erhöhtem Verschleiß angrenzender Bauteile. Nachträgliche Korrekturen sind in der Regel aufwendig und konstruktiv nur eingeschränkt möglich.
Eine fachgerecht geplante Maschinen- und Aggregatlagerung ermöglicht eine kontrollierte Trennung zwischen Anregungsquelle und Tragwerk. Entscheidend ist dabei nicht das einzelne Lagerelement, sondern das Zusammenspiel aus Maschine, Lager, Aufstellkonstruktion und Gebäude.
Die schwingungstechnische Wirkung ergibt sich aus der gezielten Abstimmung von Lagersteifigkeit, Masse und Dämpfung auf die vorhandenen Anregungsfrequenzen.
Ziel ist es, die Eigenfrequenz des gelagerten Systems deutlich unterhalb der maßgebenden Erregerfrequenzen zu legen und gleichzeitig Verformungen, Setzungen und Randbedingungen konstruktiv beherrschbar zu halten.
Wiederkehrende Betriebsanregungen können andernfalls zu Resonanzeffekten führen, die sich nicht über statische Betrachtungen erfassen lassen. Genau hier entsteht häufig eine Diskrepanz zwischen rechnerischer Auslegung und tatsächlichem Betriebsverhalten.
Neben der Lagerwirkung selbst sind starre Nebenwege über Rohrleitungen, Kabeltrassen, Aufkantungen oder Anschlüsse konsequent zu berücksichtigen und konstruktiv zu entkoppeln.

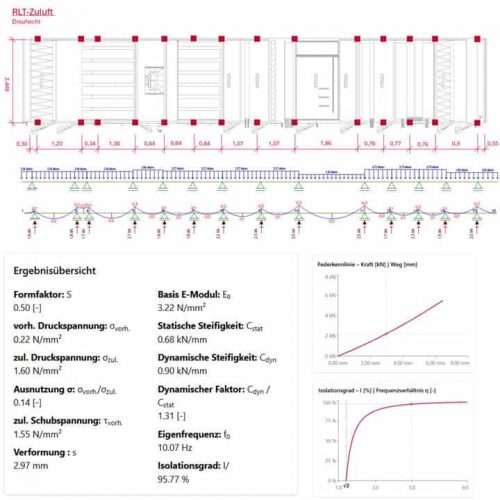

Die Auslegung erfolgt projektspezifisch auf Basis von Maschinenlasten, Anregungsfrequenzen, Aufstellbedingungen und konstruktiven Zwängen. Daraus wird ein Lagerkonzept abgeleitet, das sowohl das dynamische Verhalten als auch die langfristige Wirkung unter Dauerlast berücksichtigt.
Je nach Projektanforderung werden Punktlager, Linienlager oder flächige Dämmebenen eingesetzt. Die Auslegung erfolgt projektspezifisch auf Basis von Maschinenlasten, Anregungsfrequenzen, Aufstellbedingungen und konstruktiven Zwängen. Daraus wird ein Lagerkonzept abgeleitet, das sowohl das dynamische Verhalten als auch die langfristige Wirkung unter Dauerlast berücksichtigt.
Wenn bei Maschinen oder Aggregaten die schwingungstechnische Wirkung nicht eindeutig bewertet ist, lässt sich mit wenigen Angaben zur Anlage und zur Einbausituation frühzeitig klären, ob Handlungsbedarf besteht.
