Schallschutz im Holzbau: Herausforderungen und Planungsfehler vermeiden

Der moderne Holzbau wird für seine Nachhaltigkeit, Flexibilität und architektonische Freiheit zunehmend geschätzt und findet breite Anwendung in der Bauindustrie. Diese positiven Eigenschaften, insbesondere die inhärente Leichtigkeit der Holzkonstruktionen, stellen jedoch gleichzeitig erhebliche akustische Herausforderungen dar.

Im Gegensatz zu massiven Bauweisen breitet sich Schall in Holztragwerken schneller aus, und tieffrequente Schwingungen, wie sie beispielsweise durch Trittschall entstehen, werden nur unzureichend gedämpft. Dies erfordert einen spezialisierten Ansatz in der akustischen Planung und Ausführung.

Akustische Qualität im Holzbau darf nicht als nachrangiger Aspekt betrachtet werden, sondern ist von Beginn an als integraler Bestandteil des gesamten Planungsprozesses zu verstehen. Planungs- und Ausführungsfehler können zu erheblichen akustischen Defiziten führen, die kostspielige Reklamationen und aufwendige Nachbesserungsarbeiten nach sich ziehen.

Warum Schallschutz im Holzbau so kritisch ist

Die Leichtigkeit und Flexibilität, die den Holzbau so attraktiv machen, gestalten paradoxerweise seine akustische Leistungsfähigkeit komplexer als bei traditionellen, massiven Bauweisen.

Leichte Holzkonstruktionen weisen eine geringe flächenbezogene Masse auf, was sie in der Schalldämmung, insbesondere bei der Absorption tiefer Frequenzen wie dem Trittschall, weniger effektiv macht.

Das grundlegende Massegesetz der Bauakustik besagt, dass die Schalldämmung mit zunehmender Masse steigt. Daher erreichen Holzbalkendecken ohne zusätzliche Beschwerung häufig nicht einmal die gesetzlichen Mindestanforderungen an den Schallschutz.

Tieffrequenter Trittschall, der beispielsweise durch Gehen oder spielende Kinder entsteht, überträgt sich leicht und kann im Empfangsraum bis zu 40 dB höhere Pegel erreichen als bei höheren Frequenzen. Auch Luftschall dringt aufgrund der geringen flächenbezogenen Masse leichter durch Trennbauteile aus Holz.

Diese tieffrequenten Geräusche werden von Nutzern als besonders störend empfunden, selbst wenn die bewerteten Schallschutzwerte im üblichen Messbereich (100 Hz bis 3150 Hz) eingehalten werden. Die alleinige Anwendung des Massegesetzes reicht daher nicht aus, um den gewünschten akustischen Komfort in Holzbauten zu erzielen.

Die Herausforderungen des Holzbaus verstehen

Ein effektiver Schallschutz im Holzbau erfordert ein tiefgreifendes Verständnis spezifischer Herausforderungen:

Fehlende Masse & Dämpfung

Um tieffrequente Schallübertragung und Resonanzphänomene zu adressieren, müssen gezielt Maßnahmen ergriffen werden, die sowohl die Masse erhöhen als auch die Dämpfungseigenschaften der Bauteile verbessern.

• Rohdeckenbeschwerung: Das Aufbringen von Estrich oder Schüttungen (z. B. aus Sand, Kies oder Betonplatten) auf die Rohdecke erhöht deren flächenbezogene Masse signifikant und verbessert die Schalldämmung, insbesondere im tieffrequenten Bereich.
• Dämpfende Schichten: Die Integration von Dämmschichten, wie Mineralwolle oder anderen offenporigen Faserdämmstoffen, in Hohlräumen oder als Teil schwimmender Estriche ist entscheidend. Diese Materialien reduzieren Resonanzüberhöhungen und absorbieren Schallenergie durch Reibung.
• Bauteilkombinationen: Der Einsatz von Holz-Beton-Verbunddecken kombiniert die statischen Vorteile von Holz mit den schalltechnischen Eigenschaften von Beton. Die Betonauflage erhöht die Masse und verbessert die Dämpfung, was zu einer deutlich besseren Schallschutzleistung führt.

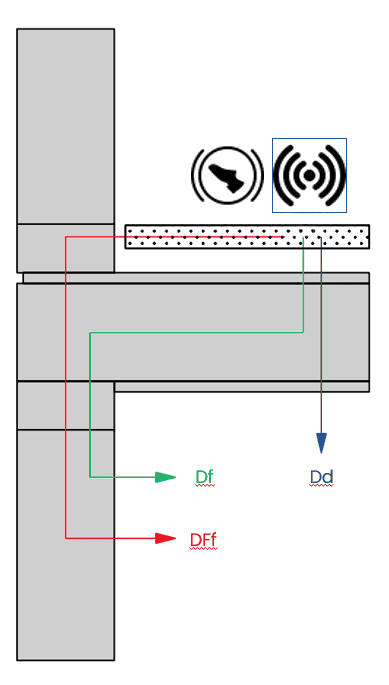

Flankierende Übertragung

Schall kann sich in Gebäuden nicht nur direkt durch ein trennendes Bauteil ausbreiten, sondern auch über angrenzende Bauteile, sogenannte Flanken, übertragen werden. Im Holzbau, wo die Bauteile oft leicht und miteinander verbunden sind, kann die flankierende Übertragung zum dominierenden Schallweg werden und die Gesamtleistung erheblich mindern. Dies ist insbesondere für die Übertragung tieffrequenter „Dröhn“-Geräusche verantwortlich.

• Getrennte Trag- und Schallschutzebenen: Die akustische Entkopplung der tragenden Struktur von den schallschützenden Ebenen ist von zentraler Bedeutung, z.B. durch abgehängte Decken oder Wände mit getrennten Ständern.
• Entkoppelte Befestigungspunkte: An allen Schnittstellen sollten elastische Lager oder schwingungsentkoppelte Verbindungen eingesetzt werden.
• Simulation der Flankenübertragung: Fortschrittliche akustische Simulationswerkzeuge ermöglichen es, kritische Flankenwege bereits in der Entwurfsphase zu identifizieren.
• Optimierte Materialwahl und Konstruktionsdetails: Die Verwendung weicher, gedämpfter Zwischenschichten und die vollständige Füllung von Hohlräumen mit offenporigen Faserdämmstoffen tragen zur Reduzierung bei.

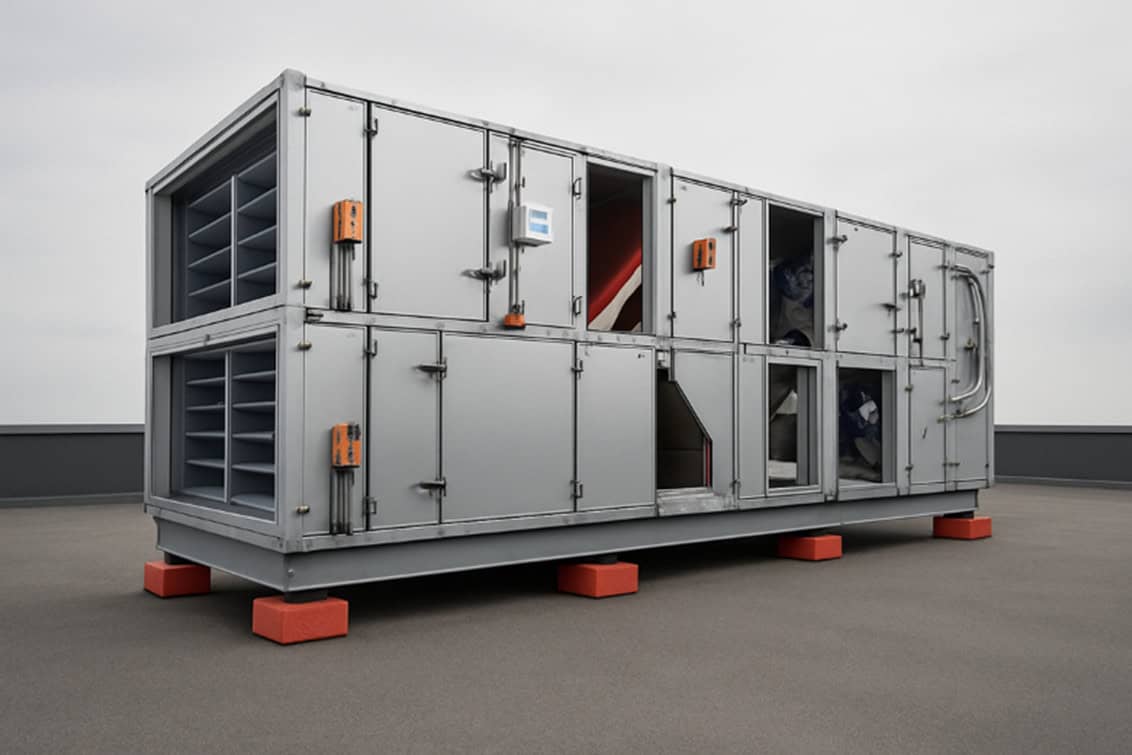

Fehlende Entkopplung bei technischen Anlagen

Technische Installationen wie Lüftungsanlagen, Pumpen und Aufzüge stellen erhebliche Quellen für Vibrationen und Geräusche dar. Holztragwerke sind tendenziell leichter und resonanzfreudiger, wodurch sie Körperschall effizient leiten und verstärken können.

• Elastische Lager für Maschinen und Aggregate: Der primäre Ansatz ist der Einsatz elastischer Lager (z. B. Dämmblöcke, Schwingungsdämpfer) für alle vibrierenden Anlagen.
• Trennung vom Primärtragwerk: Technische Systeme sollten physisch vom tragenden Primärsystem des Gebäudes getrennt oder entkoppelt werden.
• Strategische Positionierung von Lärmquellen: Geräuschintensive Geräte sollten von sensiblen Räumen ferngehalten werden.
• Geräuschreduzierte Technologie: Der Einsatz von geräuscharmen Geräten kann das Lärmpotenzial drastisch senken.
• Korrekte Rohrleitungsinstallation: Rohrleitungen sollten mit entkoppelten Schellen befestigt werden.

Schallbrücken

Selbst geringfügige Ausführungsfehler können den sorgfältig geplanten akustischen Schutz eines Gebäudes katastrophal untergraben, indem sie direkte Wege für die Schallübertragung schaffen. Typische Fehler sind durchgehende Schrauben im Estrich, fugenlose Vergüsse statt flexibler Dichtungen, fehlende Randstreifen oder Installationen im Estrich ohne ausreichende Entkopplung.

• Checklisten für Bauleitung und Montagepartner: Detaillierte Checklisten sind unerlässlich, um präzise Ausführung sicherzustellen.
• Schulung der Nachunternehmer: Gezielte Schulung über die Bedeutung akustischer Details und korrekte Ausführungstechniken ist von größter Wichtigkeit.
• Vor-Ort-Kontrollen kritischer Details: Regelmäßige und gründliche Kontrollen ermöglichen die frühzeitige Erkennung und Behebung von Fehlern.

Resonanzen

Holzbauteile, insbesondere in Leichtbauweise, weisen charakteristische Eigenfrequenzen auf (typischerweise 30-60 Hz). Wenn externe Schallenergie mit diesen Eigenfrequenzen übereinstimmt, kann es zu Resonanzeffekten kommen, die als störendes „Brummen“ oder „Dröhnen“ wahrgenommen werden. Die akustische Planung im Holzbau muss diese spezifischen Resonanzfrequenzen proaktiv adressieren.

Planung und Umsetzung: Best Practices für überragenden Schallschutz im Holzbau

Bei der Planung von Schallschutzsystemen im Holzbau sollten mehrere Faktoren berücksichtigt werden:

Wichtige Überlegungen bei der Planung

Eine gründliche Analyse der Schallquellen ist erforderlich, um Art und Frequenz der Schwingungen zu erkennen und geeignete Materialien sowie Techniken auszuwählen. Die Berücksichtigung langfristiger Auswirkungen und die Bewertung zukünftiger Entwicklungen sind ebenfalls entscheidend.

Best Practices für die Umsetzung

Eine präzise Installation gemäß Herstelleranweisungen und Projektanforderungen ist unerlässlich. Regelmäßige Wartung und Inspektionen gewährleisten die Effektivität über die gesamte Lebensdauer hinweg. Schulungen für das Personal fördern das Bewusstsein für Schall und seine Auswirkungen.

Die Auswahl sollte auf Betriebsbedingungen, Budget und spezifischen Anforderungen basieren. Beratung durch Experten sowie die Berücksichtigung von Langzeitkosten und Umweltfaktoren sind empfehlenswert.

Häufig gestellte Fragen (FAQ) zum Schallschutz im Holzbau

Warum ist die geringe Masse im Holzbau eine Herausforderung für den Schallschutz?

Die geringe flächenbezogene Masse von Holzkonstruktionen macht sie weniger effektiv in der Schalldämmung, insbesondere bei tiefen Frequenzen wie Trittschall. Das Massegesetz besagt, dass die Schalldämmung mit zunehmender Masse steigt.

Was sind Schallbrücken und wie vermeidet man sie?

Schallbrücken sind direkte Wege für die Schallübertragung, die sorgfältig konzipierte Dämmschichten umgehen und durch geringfügige Ausführungsfehler entstehen können. Sie werden durch detaillierte Checklisten, Schulungen der Nachunternehmer und regelmäßige Vor-Ort-Kontrollen vermieden.

Ist Schallschutz im Holzbau nur für Wohngebäude relevant?

Nein, Schallschutz ist in vielen Bereichen des Holzbaus wichtig, einschließlich Bürogebäuden und Industrieanlagen, um den Komfort, die Sicherheit und die Effizienz zu verbessern.

Fazit

Schallschutz im Holzbau ist eine entscheidende Disziplin, die aufgrund der spezifischen Eigenschaften von Holz eine besondere Aufmerksamkeit erfordert. Die Leichtigkeit des Materials, die Komplexität der Schallausbreitung durch Flanken und die Anfälligkeit für Resonanzen stellen Planer und Ausführende vor einzigartige Herausforderungen.

Ein effektiver Schallschutz erfordert einen ganzheitlichen Ansatz, der über die reine Massenbetrachtung hinausgeht und innovative Lösungen wie Rohdeckenbeschwerung, dämpfende Schichten, Holz-Beton-Verbunddecken, elastische Lager und sorgfältige Entkopplung von Bauteilen und Installationen umfasst.

Die Qualität der Ausführung auf der Baustelle ist von entscheidender Bedeutung, da selbst geringfügige Fehler in Form von Schallbrücken die akustische Leistung erheblich mindern können. Eine integrierte Planung, frühzeitige Simulationen, detaillierte Checklisten und die kontinuierliche

Schulung aller Projektbeteiligten sind unerlässlich, um einen überragenden akustischen Komfort und langfristige Qualität im Holzbau zu gewährleisten. Indem man diese komplexen Zusammenhänge versteht und präzise umsetzt, lassen sich Räume schaffen, die nicht nur optisch, sondern auch akustisch überzeugen.

>> Leitfaden zum Schallschutz im Holzbau <<

weiterführende Informationen
